Brandschutzlösung für Montageabgasleitungen
fermacell® Gipsfaser-Platten - Brandschutzlösung für Montageabgasleitungen

fermacell® Gipsfaser-Platten - Brandschutzlösung für Montageabgasleitungen

13.10.2022
Mit Erteilung der allgemeinen Bauartgenehmigung (Z-7.4-3525) durch das Deutsche Institut für Bautechnik (DIBt) können mit fermacell® Gipsfaser-Platten Schächte für Montageabgasleitungen gemäß DIN V 18160-16 erstellt werden. Die Konstruktion punktet mit einem schlanken Aufbau von 2 x 12,5 mm fermacell® Gipsfaser-Platten und bietet einen Feuerwiderstand von 30 Minuten.

Abgasleitungen, die Geschosse überbrücken, müssen gemäß der Musterfeuerungsverordnung (MfeuV) in eigenen Schächten geführt werden. Für Gebäude geringer Höhe (Gebäudeklasse 1 und 2) wird in Abhängigkeit der Nutzung dabei eine Feuerwiderstandsdauer von mindestens 30 Minuten gefordert. Mit dem System 6L11 fermacell™ Montageabgasleitung (Allgemeine Bauartgenehmigung Z-7.4-3525) bietet James Hardie jetzt eine Brandschutzlösung für die Bekleidung von Abgasleitungen an, die die Voraussetzungen der MfeuV erfüllt und speziell für den Holzbau konzipiert ist. Das System kann für die Bekleidung von Montageabgasanlagen entsprechend der DIN V 18160-16 eingesetzt werden und verfügt über die Klassifizierung von T160 LA30 für Brennwertthermen bei denen die Temperaturen an der Oberfläche der fermacell® Gipsfaser-Platten dauerhaft 50°C nicht überschreiten. Das System ist auch geeignet für den nachträglichen Einbau.

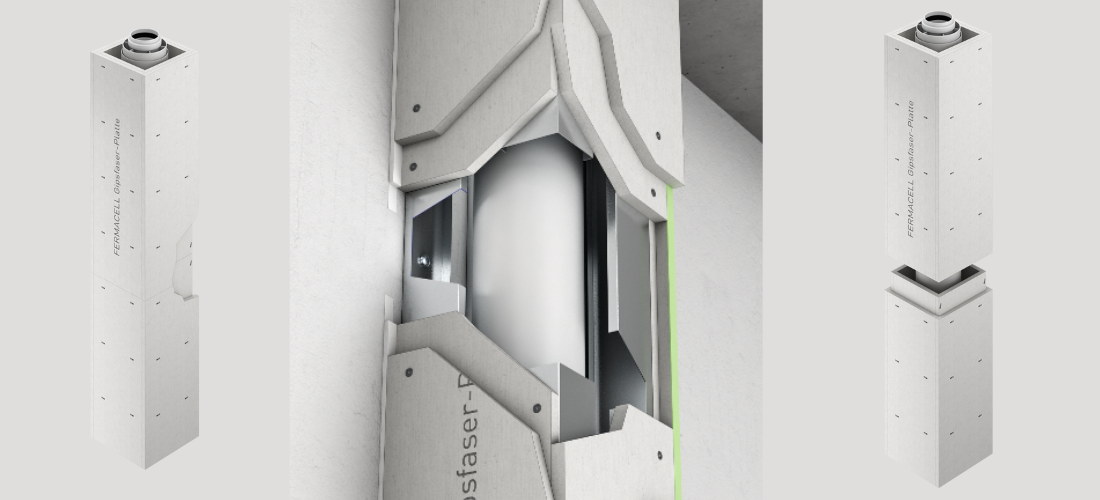

Mit einem Aufbau von 2 x 12,5 mm dicken fermacell® Gipsfaser-Platten ist die fermacell™ Montageabgasleitung besonders schlank.

Es sind vier-, drei- oder zweiseitige Konstruktionen möglich. Zur Verfügung stehen verschiedene Verarbeitungsvarianten sowie unterschiedliche Ausführungsmöglichkeiten für die Eckausbildung.

Die Verarbeitung ist einfach: Die Befestigung der ersten (inneren) Lage der fermacell® Gipsfaser-Platten erfolgt untereinander über die Plattenkanten mit entsprechend langen Klammern. Die Befestigung der zweiten (äußeren) Lage fermacell® Gipsfaser-Platten erfolgt als Verbindung ‚Platte in Platte‘ in der unteren Plattenlage. Für die Befestigung können wahlweise Spreizklammern oder fermacell™ Schnellbauschrauben verarbeitet werden.

Neben der Befestigung ‚Platte in Platte‘ kann auch eine Montage mit Unterkonstruktion aus geeigneten Stahlblechprofilen, z.B. C-Wandprofil, Außeneckprofil oder Winkelprofil gewählt werden. Dabei werden die erste (innere) Gipsfaserplattenlage ebenso wie die zweite (äußere) Lage fermacell® Gipsfaser-Platten mit fermacell™ Schnellbauschrauben in der Unterkonstruktion befestigt. Alternativ ist es möglich, die zweite Plattenlage als ‚Platte in Platte‘ auszuführen.

Die Fugen der inneren Plattenlage werden als fermacell™ Klebefuge mit fermacell™ Fugenkleber oder alternativ als dicht gestoßene Fuge (Fugenbreite < 1 mm) ausgeführt. Die Ausbildung der Fugen der oberen Plattenlage kann wahlweise als fermacell™ Klebefuge oder als fermacell™ Spachtelfuge (mit als fermacell™ fugenspachtel) erfolgen.

Schlanke Brandschutzlösung für die Bekleidung von Abgasleitungen

Mit dem System 6L11 fermacell™ Montageabgasleitung (Allgemeine Bauartgenehmigung Z-7.4-3525) bietet James Hardie jetzt eine besonders schlanke Brandschutzlösung für die Bekleidung von Abgasleitungen an, die die Voraussetzungen der MfeuV erfüllt und speziell für den Holzbau konzipiert ist. Die Verarbeitung ist einfach und erfolgt je nach Variante mit Schnellbauschrauben oder Spreizklammern. Neben der Befestigung ‚Platte in Platte‘ kann auch eine Montage mit Unterkonstruktion aus geeigneten Stahlblechprofilen gewählt werden.
×
